Sophos UTM 9.4 WAF und Exchange 2016

von

Für Exchange 2010 und Exchange 2013 hatte ich ja hier bereits Artikel für die Sophos UTM Webserver Protection (WAF) veröffentlicht. Da es aber mittlerweile Exchange 2016 veröffentlicht wurde und auch die Sophos UTM in einer aktuelleren Version vorliegt, gibt es an dieser Stelle mal wieder ein Update.

Umgebung (UTM und Exchange)

UTM Umgebung

Exchange Server 2016 CU1 und Sophos UTM 9.400-9 sind die eingesetzten Versionen. Die Exchange URLs lauten intern, sowie extern auf mail.frankysweb.de und es wird Split-Brain DNS eingesetzt.

Als ersten kann das Zertifikat installiert werden. Ich verwende ein Wildcard Zertifikat (*.frankysweb.de). Es funktioniert aber auch, wenn nur die externen Hostnamen auf dem Zertifikat hinterlegt sind (als Beispiel autodiscover.frankysweb.de und mail.frankysweb.de).

Zertifikat



Wichtig: Es muss ein SAN-Zertifikat genutzt werden, also ein Zertifikat welches mindestens die beiden externen Namen enthält, es können nicht 2 Zertifikate mit je einem Namen verwendet werden.

Nachdem das Zertifikat installiert wurde, wird der Real Webserver angelegt, hierbei handelt es sich um den Exchange Server der bei mir intern, sowie extern mail.frankysweb.de heißt:

Real Server

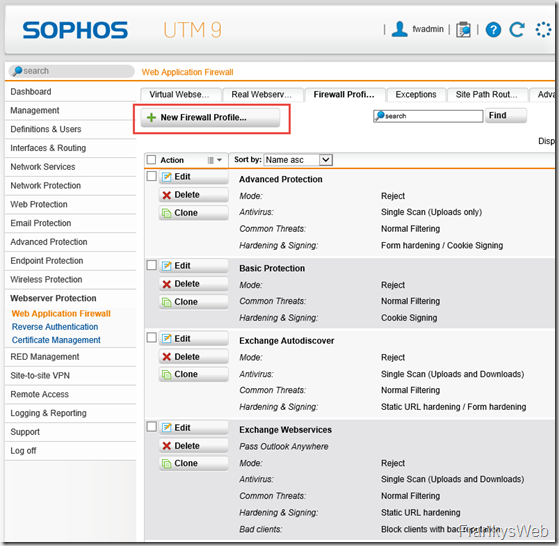

Jetzt müssen die Firewall Profile angelegt werden. In diesem Fall werden zwei Firewall Profile benötigt, eins für Autodiscover und eins für die restlichen Exchange Webservices.

Firewall Profile

Einstellungen für das Autodiscover Firewall Profile

Firewall Profile

Entry URLs:

/autodiscover
/Autodiscover

Skip Filter Rules:

  • 960015
  • 960911
Einstellungen Exchange Webservices Firewall Profile

Firewall Profile

Entry URLs:

/ecp
/ECP
/ews
/EWS
/Microsoft-Server-ActiveSync
/oab
/OAB
/owa
/OWA
/rpc
/RPC
/mapi
/Mapi
/

Skip Filter Rules:

  • 960015
  • 981203
  • 960010
  • 960018
  • 981204
  • 960032
  • 981176
Virtual Webserver

Jetzt können die Virtual Webserver angelegt werden. Hier werden ebenfalls zwei virtuelle Webserver angelegt, einen für Autodiscover und einen für die restlichen Webservices:

Virtual Server

Hier die Einstellungen für den Autodiscover Virtual Webserver:

Virtual Server

Und hier für die restlichen Exchange Webservices:

Virtual Server

Ausnahmen

Damit alle Dienste korrekt funktionieren, werden noch Ausnahmen benötigt

Autodiscover:

Ausnahme

Paths:

/autodiscover/*
/Autodiscover/*

OWA Antivirus:

07-04-_2016_20-44-00

Paths:

/owa/ev.owa*
/OWA/ev.owa*

Outlook Anywhere (RPCoverHTTP und MAPIoverHTTP)

07-04-_2016_20-46-11

Paths:

/rpc/*
/RPC/*
/mapi/*
/MAPI/*

Exchange Webservices

07-04-_2016_20-47-53

Paths:

/ecp/*
/ECP/*
/ews/*
/EWS/*
/Microsoft-Server-ActiveSync*
/oab/*
/OAB/*
/owa/*
/OWA/*

Fertig.
