Exchange 2013: Testsystem mit Database Availability Group (DAG) und Kemp Loadbalancern (Teil 2)

In Teil 1 wurden bereits die Exchange Server installiert, in diesem Teil steht die Konfiguration der Kemp Loadbalancer für den HA-Betrieb an.

Zunächst wird die Standard IP, auf eine Adresse um Testnetzwerk umgestellt

Kemp

Und dann noch das Default Gateway:


Und die DNS-Server


Als Hostname wähle ich “LB1” damit die Geräte leichter identifiziert werden können


Dann noch die Uhrzeit einstellen und einen NTP Server angeben.

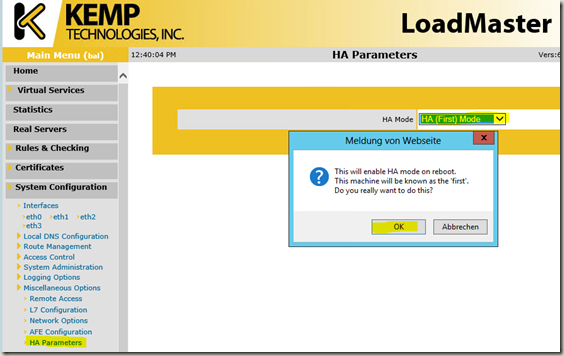

Dann den HA-Modus einschalten und den Loadbalancer neustarten


Nach dem Neustart, wird die Shared IP und die IP-Adresse des zweiten Loadbalancers festgelegt. Als Shared IP nehme ich die 10.192.226.118 und der zweite Loadbalancer wird die 10.192.226.117 bekommen.


Jetzt den Loadbalancer noch einmal neustarten


Der Loadbalancer sollte jetzt unter der Shared IP erreichbar sein


Jetzt können wir den zweiten Loadbalancer konfigurieren, dazu wird sich auf dem zweiten Loadbalancer eingelogt und ebenfalls IP, Default Gateway, DNS und Hostname eingetragen (siehe oben)

IP: 10.492.226.117/24

GW: 10.192.226.1

Hostname: LB2


In den HA-Einstellung legen wir fest, dass es sich um das Stanby Gerät handelt


Nach dem Neustart wird noch die Shared IP und die Partner IP angegeben:


Jetzt noch einmal den zweiten Loadbalancer neustarten und zur Shared-IP verbinden, die beiden kleinen Quadrate sollten jetzt Grün sein.


Die Loadbalancer laufen jetzt im HA-Modus, fällt der aktive Loadbalancer aus, übernimmt der andere seine Funktion. In Teil 3 wird die Exchange 2013 DAG eingerichtet, danach folgt dann die Konfiguration der Loadbalancer für Exchange 2013.
