Erweiterung der „kleinen Exchange Organisation“ – Teil 3

Teil 3 der Erweiterung der kleinen Exchange Organisation befasst sich mit der Installation und Konfiguration des zweiten Exchange Servers.

Installation zweiter Exchange Server

Die Installation des zweiten Exchange Servers kann nahezu aus diesem Artikel übernommen werden, die Konfiguration der VM und die Installation ist komplett identisch:

Aufbau einer kleinen Exchange 2016 Organisation (Teil 2)


Einziger Unterschied: Die IP-Adresse und der Servername. Für den zweiten Exchange Server habe ich den Namen EXCHANGE2 vergeben. Die IP-Adresse lautet in meinem Fall 172.16.100.16

Organisation

Konfiguration zweiter Exchange Server

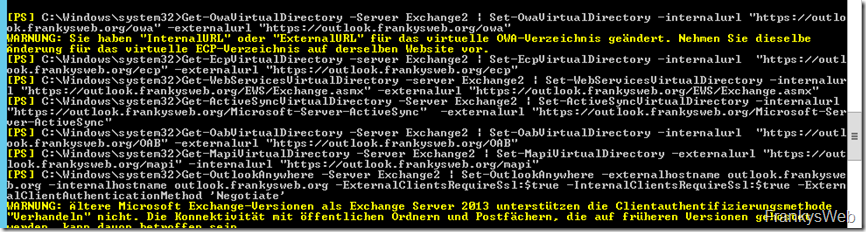

Nach der Installation erfolgt bekanntlich die Konfiguration. Auch bei dem zweiten Exchange Server werden die virtuellen Verzeichnisse wie auch beim ersten Exchange Server konfiguriert. Die URLs sind identisch:

Get-OwaVirtualDirectory -Server Exchange2 | Set-OwaVirtualDirectory -internalurl "https://outlook.frankysweb.org/owa" -externalurl "https://outlook.frankysweb.org/owa"
Get-EcpVirtualDirectory -server Exchange2 | Set-EcpVirtualDirectory -internalurl  "https://outlook.frankysweb.org/ecp" -externalurl "https://outlook.frankysweb.org/ecp"
Get-WebServicesVirtualDirectory -server Exchange2 | Set-WebServicesVirtualDirectory -internalurl "https://outlook.frankysweb.org/EWS/Exchange.asmx" -externalurl "https://outlook.frankysweb.org/EWS/Exchange.asmx"
Get-ActiveSyncVirtualDirectory -Server Exchange2 | Set-ActiveSyncVirtualDirectory -internalurl "https://outlook.frankysweb.org/Microsoft-Server-ActiveSync"  -externalurl "https://outlook.frankysweb.org/Microsoft-Server-ActiveSync"
Get-OabVirtualDirectory -Server Exchange2 | Set-OabVirtualDirectory -internalurl  "https://outlook.frankysweb.org/OAB" -externalurl "https://outlook.frankysweb.org/OAB"
Get-MapiVirtualDirectory -Server Exchange2 | Set-MapiVirtualDirectory -externalurl "https://outlook.frankysweb.org/mapi" -internalurl "https://outlook.frankysweb.org/mapi"
Get-OutlookAnywhere -Server Exchange2 | Set-OutlookAnywhere -externalhostname outlook.frankysweb.org -internalhostname outlook.frankysweb.org -ExternalClientsRequireSsl:$true -InternalClientsRequireSsl:$true -ExternalClientAuthenticationMethod 'Negotiate'
Get-ClientAccessService Exchange2 | Set-ClientAccessService -AutoDiscoverServiceInternalUri "https://autodiscover.frankysweb.org/Autodiscover/Autodiscover.xml"


Nachdem die URLs konfiguriert wurden, wird das Zertifikat des ersten Exchange Servers exportiert und kann dabei direkt auf Exchange2 gespeichert werden:


Nach dem Export wird das Zertifikat auf Exchange2 importiert:



Zum Abschluss noch dem Zertifikat die Dienste zuweisen und den IIS (iisreset) neustarten:

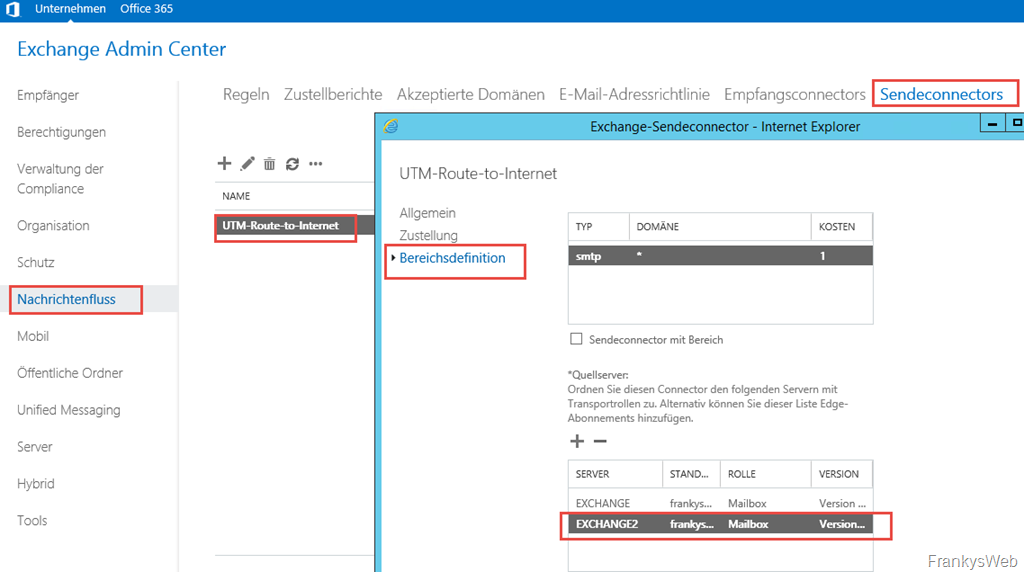

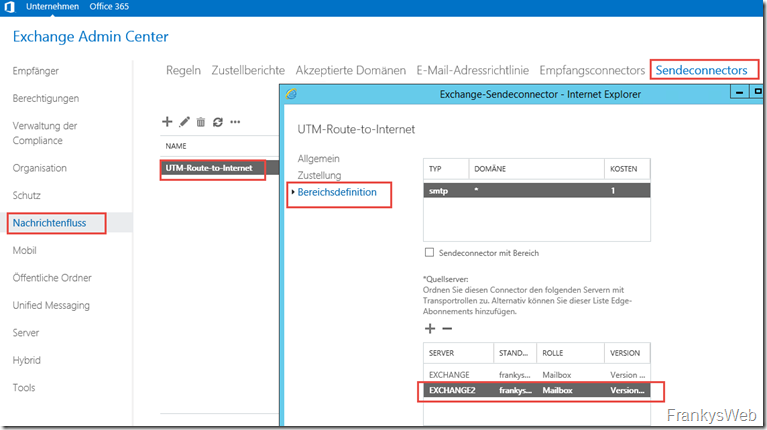

Exchange2 wird jetzt noch dem Sendeconnector hinzugefügt:


Und die Datenbank umbenannt und verschoben:

Get-MailboxDatabase -Server Exchange2 | Set-MailboxDatabase -Name MailboxDB2
Move-DatabasePath MailboxDB2 -EdbFilePath "E:\MailboxDB2\MailboxDB2.edb" -LogFolderPath "E:\MailboxDB2"


Die Basiskonfiguration des zweiten Exchange Servers ist fertig, weiter zur UTM.

Konfiguration UTM

Damit Exchange2 Mail verschicken kann, muss noch die UTM Konfiguration angepasst werden:


Für den Empfang gilt das ebenfalls:


Hinweis: Der erste Exchange Server ruft die Mails der „kleinen Exchange Organisation“ via POP3 Connector ab. Es wäre an dieser Stelle also ratsam, dieses Konstrukt abzulösen und die Mails direkt mit der UTM zu empfangen. Dazu ist dann allerdings eine statische IP nötig. Die Umstellung von POP3 auf MX-Eintrag kommt noch in einem separaten Artikel.

Konfiguration DNS

Normalerweise würde man einen Loadbalancer einsetzen, der zum einen die Last zwischen beiden Exchange verteilt und gleichzeitig auch erkennt, wenn einer der Exchange Server ausfällt und Clients dann nur noch zu dem verbleibenden Server leitet:

Ein Loadbalancer kostet aber eben auch Geld oder man nimmt Open Source Software (dann kostet es halt Zeit…). Die Spar Variante (Kein Geld, keine Zeit, keine Empfehlung, eines von beiden sollte vorhanden sein) ist DNS-RoundRobin. Im DNS werden einfach beide Exchange Server veröffentlicht und der Client soll sich einen Exchange Server aussuchen:


Clients bekommen in diesem Fall die IP-Adressen beider Exchange Server geliefert:


Damit ein bisschen Lastverteilung stattfindet, muss Round Robin aktiviert sein (Default):


Im nächsten Artikel sind dann die Konfiguration der DAG und Tests dran.

Fazit

Zu diesem Zeitpunkt ist Exchange noch nicht redundant. Dazu fehlt die DAG, aber es wird langsam…
